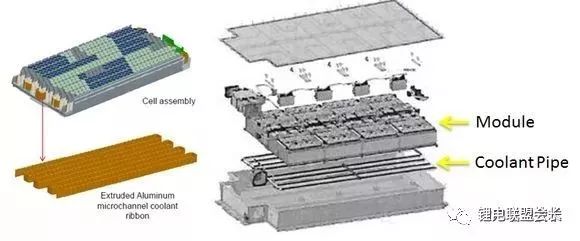

下面一幅圖中顯示的電池包爆炸圖，其中棕黃色部分的顯示了水冷管道的整體形狀。據說，網上流傳的被拆解了的特斯拉電池包，都是只有水冷管道，而冷卻系統中并沒有泵的存在。冷卻液依靠熱脹冷縮在小范圍內流動。如果初始狀態電芯一致性非常好，電池組內部的熱量不均衡差異很小，只在小局部內相互均溫就可以達到消除溫差的作用。但如果需要啟動加熱功能，則這種局部流動就無法達成快速大量傳熱的目的了。

江淮iEV5，國內使用圓柱電池的車型不多，比較著名的應該算江淮iEV5，盜圖來看一看。電池包總體32并92串，共2944顆電芯，合計23kWh電量。冷卻方式為主動風冷。

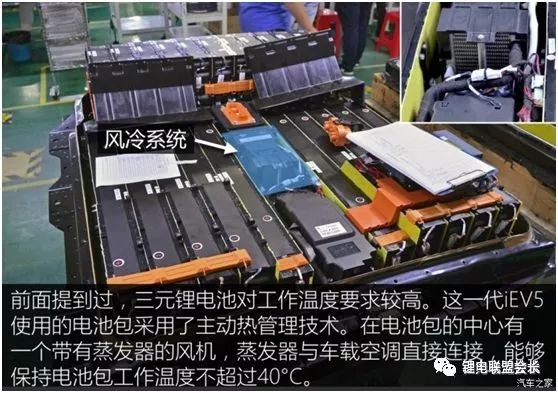

電池包整體

模組

力神2200mAh三元電芯，一個模組32顆電芯全部并聯。沒有找到顯示電氣連接和信號采集線的圖片。

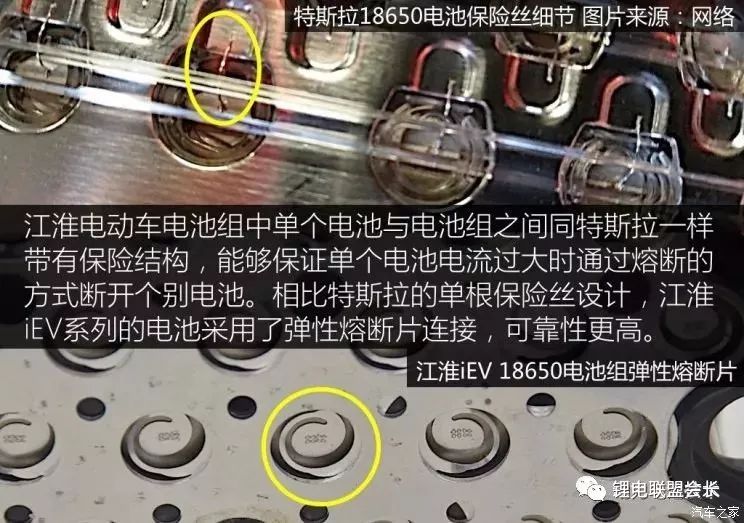

每顆電芯上的熔絲結構與特斯拉不同。
