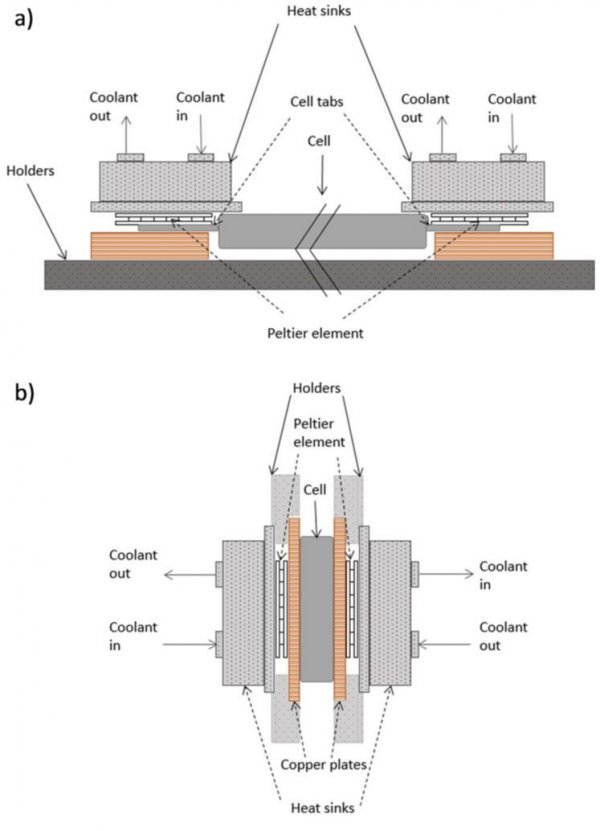

鋰離子電池對于溫度十分敏感，在較高的溫度下鋰離子電池阻抗降低，性能上升，但是高溫也會加劇鋰離子電池的衰降速度，而在較低的溫度下，鋰離子電池內阻上升，電池性能下降，在極低溫度下甚至會導致負極析Li，嚴重的影響鋰離子電池的使用安全。為了保證鋰離子電池良好的性能，以及優異的循環壽命，需要將鋰離子電池的工作溫度控制在一定的溫度范圍之內，因此溫度管理系統應運而生，然而不同散熱結構的散熱效果千差萬別，例如我們之前曾經報道過對于軟包電池而言極耳散熱的效果要明顯好于電池表面散熱，極耳散熱能夠在電池內部產生更小的溫度梯度從而減少電流分布不均的現象，減緩電池的衰降速度。

對于圓柱形鋰離子電池而言，由于電池表面的面積比較大，極柱面積比較小，因此我們通常通過表面散熱的方式為其降溫，但是在直徑方向上由于電極/隔膜/電極/隔膜的層狀結構特點使得鋰離子電池在該方向上的熱阻較大，因此表面散熱往往會導致更大的溫度梯度，從而影響電池內部的電流分布，加速電池可逆容量的衰降速度。近日，德國斯圖加特大學的ChristophBolsinger（第一作者，通訊作者）與KaiPeterBirke對比了極柱散熱和表面散熱對于圓柱形鋰離子電池內部溫度梯度的影響，研究發現極柱散熱能夠有效的降低在直徑方向上的溫度梯度，且不會顯著的增加電池高度方向上的溫度梯度，從而達到改善鋰離子電池的循環壽命的目的。

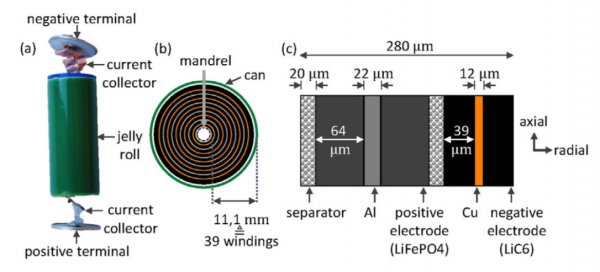

ChristophBolsinger以A123的ANR26650M1B電池作為研究對象，并在電池內部中心的上部、中部和底部分別植入了三個熱電偶，用于研究電池在表面散熱和極柱散熱方式下，內部與外表面之間的溫度梯度，以及在軸向方向上的溫度梯度。26650電池正極材料為LFP，負極材料為石墨，電池結構如下圖所示，負極采用12um的銅箔，正極采用22um的Al箔，隔膜厚度為20um，電池外殼的厚度為0.3mm。

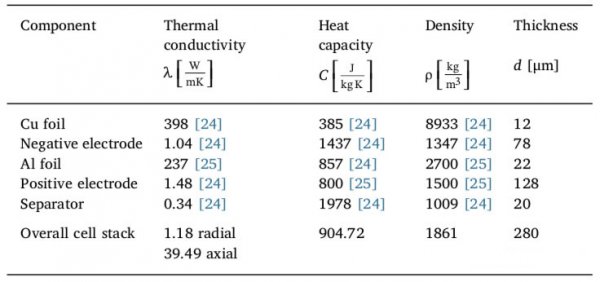

上表總結了電芯中各組成部分的熱導率、熱容、密度和厚度信息，在軸向上電芯各個部分導熱方式為并聯結構，因此電芯的熱導率可以通過下式1計算得到，但是在直徑方向上電芯不同組分之間導熱呈現出串聯結構，因此在直徑方向的熱導率可以通過公式2計算得到，根據下面的兩個公式結算發現，電芯在軸向方向上的熱導率高到39.49W/mK，但是在直徑方向上的熱導率僅為1.18W/mK，同時考慮在直徑方向上不同層之間的接觸熱阻，因此在直徑方向上的實際熱導率僅為0.15W/mK左右，因此電芯在軸向方向上導熱能力要比在直徑方向上的導熱能力高263倍，這也是表面散熱方式容易在電池內部產生溫度梯度的原因。

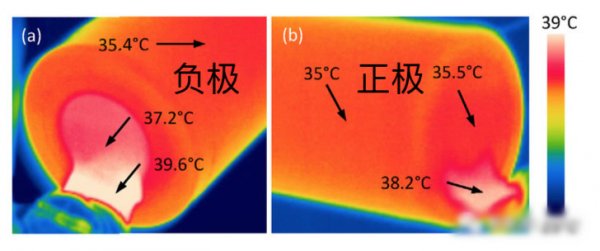

下圖為該電池在20A電流下的放電時電池外殼溫度的分布情況，可以看到由于正極與殼體之間是直接聯系的，因此正極與外殼之間的溫度非常接近，但是負極極柱與外殼之間通過塑料密封件絕緣，因此負極極柱要比外殼溫度高一些。

為了測試表面散熱和極柱散熱兩種方式的散熱效果之間的差距，作者對于26650電池進行了改造，首先在正極一側中央位置打了一個直徑1mm的微孔，然后放入三根熱電偶，分別測量電池底部、中部和上部的溫度，然后將微孔密封。

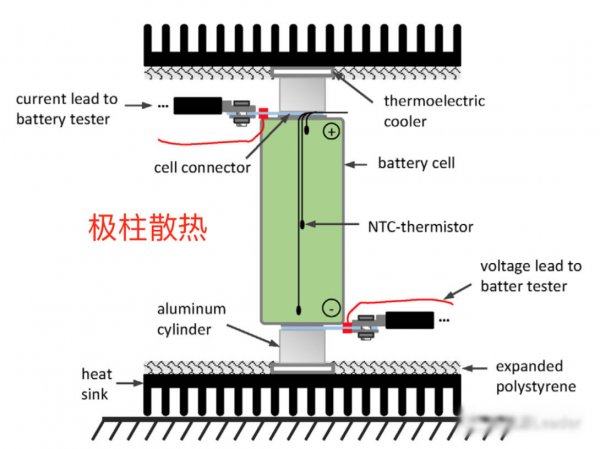

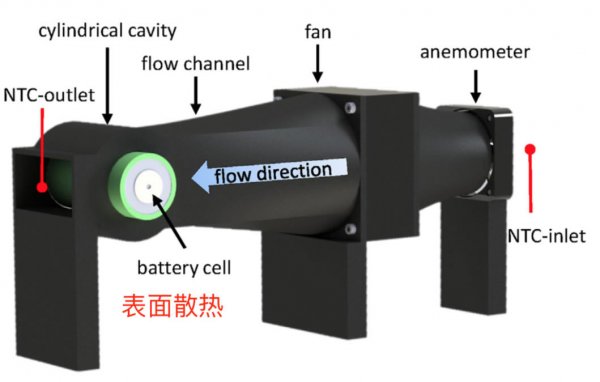

兩種散熱方式的結構設計如下圖所示，極柱散熱方式是通過在正極蓋和負極極柱上分別放置一個直徑12mm的圓柱形Al塊，將電池在放電過程中產生的熱量傳導出去。表面散熱是通過特殊設計的管道結構讓空氣流過電池表面，將電池產生的熱量從電池表面帶走。

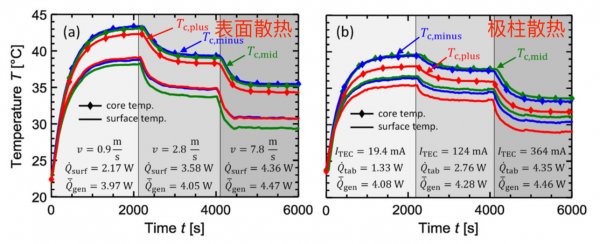

為了驗證兩種散熱方式的效率，作者采用脈沖（40A放電3s，10A充電12s）的方式在電池內產生熱量，下圖分別展示表面散熱方式和極柱散熱方式電池核心和表面的溫度變化曲線，通過對比可以發現即便是在產熱功率和散熱功率相近的情況下，采用極柱散熱的電池的內外溫差都要小于采用表面散熱的電池。

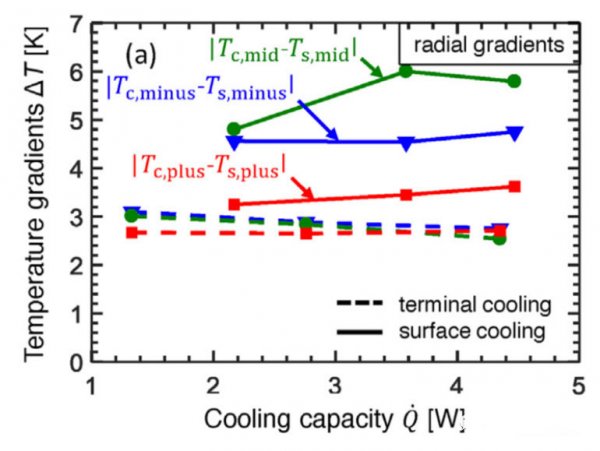

下圖為兩種散熱方式下電池在直徑方向上的溫度梯度，從圖中能夠看到表面散熱方式會導致電池內部產生更大的溫度梯度，特別是在電池中間的位置，核心溫度與表面溫度之間的差距能夠達到6℃，在靠近負極極柱的位置內外溫差也達到了4.56℃，在靠近正極蓋的位置內外溫差最小，僅為3.25℃，這主要是因為正極蓋直接與正極極耳和電池外殼相聯，因此提高了散熱效率。而采用極柱散熱方式的電池，在電池上中下位置的內外溫差都要小于表面散熱的電池。

下圖為兩種散熱方式的電池在高度方向上的內部的溫度梯度，從圖中可以看到如果采用極柱散熱方式會增加正極蓋到電池中間的溫度梯度，但是負極極柱到電池中間的溫度梯度兩種散熱方式則基本相同。

下圖為電池外殼在高度方向上的溫度梯度，從下圖能夠看到如果采用極柱散熱方式，正極到電池的溫差要高于采用電池表面散熱方式的電池，但是負極與電池中間的溫差要小于表面散熱方式。

總的來看，采用極柱散熱的方式能夠有效的降低電池在直徑方向上的溫度梯度，同時僅僅會輕微的增加在電池高度方向上的溫度梯度，因此采用極柱散熱方式能夠在電池內部形成更加均勻的溫度分布，從而減少電流分布不均，因此極柱散熱方式有助于減緩鋰離子電池在循環中的壽命衰降。
