ANT2801是一款寬范圍電壓輸入，專門為雙節鋰電池充電的芯片，無需傳統的9V專用適配器，只需標準5V適配器。可以通過外置電阻來設定芯片充電電流，通過外置電容來設定充電超時時間。低阻抗的電源通路可以使充電效率更高，減少充電時間，提高電池使用壽命。ANT2801可以自適應適配器的電流供應能力來自動調整充電電流，既能確保輸入適配器不會出現過載現象，又能發揮適配器的最大電流能力，所以適用于各種直流設備以及標準USB充電設備。

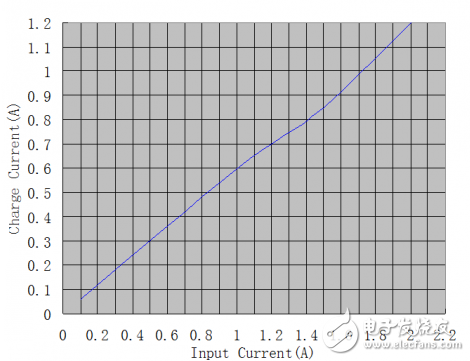

　　ANT2801自適應5V充電器，或者USB接口5V功能。即小于100mA/5V充電設備通過ANT2801都能給兩節鋰電串聯7.4V正常充電；大于2A/5V充電設備通過ANT2801能自動提升充電電流，保證充電時間。如下圖不同5V充電器電流（InputCurrent）跟對兩節鋰電串聯7.4V充電電流（ChargeCurrent）關系（典型值）：

　　ANT2801內部充電管理部分采用一套完整可靠的充電機制。無論電池是否連接，都可以正常工作。而且無需外部補償來實現芯片的穩定。在上電過程中，首先，VIN對VOUT充電，當達到VIN時，SW開始震蕩工作，實現升壓功能，當VOUT建立好之后，才開始檢測VBATT狀態。

　　1）VBATT＜6V，涓流充電階段開始進行。

　　2）6≤VBATT≤8.4V，恒流充電階段開始進行。

　　在充電過程中，CHG_LEDpin到VLDO之間的LED會保持常亮狀態，充電結束后，LED會熄滅。充電超時，LED會出現固定頻率的閃爍狀態，充電超時是指由于充電故障導致長時間不能充電，達到設定的時間后，LED閃爍報警。

　　充電電壓：

　　1）如果VBATT＞6.8V，VOUT會比VBATT高出300mV，設定這個目的是為了最大的減小快速充電期間充電管的功耗，提高充電效率。

　　2）如果VBATT＜6.8V，VOUT則會固定在7.1V，為電池提供充電驅動能力。

　　自動重新充電：

　　一個充電周期結束后，ANT2801會關閉充電顯示狀態，在此期間，電池可能會因為自然放電出現電量下降，為了保證電池不會因為在連接適配器時，電量自動耗盡，當電池電壓下降到自動充電閾值（典型值8.23V）時，新的充電周期就會自動開始。
