有高電壓、高容量、循環壽命長、安全性能好等優點的鋰離子電池，在便攜式電子設備、電動汽車、空間技術、特種工業等多方面具有廣闊的應用前景。由若干節鋰離子電池經串聯組成的動力鋰離子電池組目前應用最為廣泛。由于每節單體電池的電壓不一致，使用中電池不允許過充電、過放電，電池的性能和壽命受溫度影響較大等特點，必須對串聯鋰離子電池組進行監測，確保在使用中鋰離子電池具有良好的狀態，或者使用中電池出現問題立即報警，電源管理系統立即采取保障措施，并提醒相關人員檢修。單體電壓和電池組的溫度是辨別串聯鋰離子電池組是否正常工作的主要技術指標。文獻［1］采用直接采樣法，將要測量的單體電池電壓存儲在非電容上進行測量。該方法反應時間慢、誤差較大、控制復雜；文獻［2］采用運放和光藕繼電器來測量串聯電池組的單體電壓。該方法對光耦的線性度要求很高，導致硬件成本較高。目前，直接采用集成芯片的串聯鋰離子電池組監控系統受到青睞，但該方法串聯電池的數目固定，導致應用不靈活、硬件成本高等缺點。文中研制了一種動力鋰離子電池組監測系統，對串聯鋰離子電池組的單體電壓和電池組的溫度進行在線監測，當單體電池電壓偏離規定區間時，監測系統啟動報警程序進行聲、光報警；當電池組溫度偏離規定的區間時，監測系統啟動風扇或加熱控制電路，并存儲有關數據，確保電池組正常工作。整個監測系統具有連續測量分量、簡單經濟、精度高和可靠性高的特點。

　　1系統結構

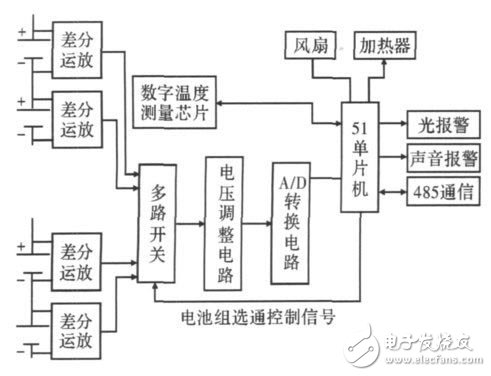

　　串聯鋰離子電池組監測系統包括采用51系列單片機的核心控制模塊、鋰離子電池組狀態采集模塊、信號調理模塊，報警及處理系統模塊，監測系統可以通過RS485接口與PC機組成分布式監測系統，實現一臺PC監測多個串聯電池組，系統結構框圖如圖1所示。

　　狀態采集模塊包括對單體電池的電壓和電池組的溫度等參數進行采集，然后待測量信號進行處理，通過A/D轉換器采樣后傳輸給單片機進行數據處理，將有效數據通過串口傳到本地PC機，監測人員可以通過對狀態數據的進行分析從而掌握電池組的工作情況，對不安全的狀態進行及時的處理，確保其工作的可靠性。

　　2串聯鋰離子電池組的共地問題

　　串聯鋰離子電池組電壓測量的方法有多種，最簡單的是電阻分壓測量方法，該方法缺點是大阻值電阻的漂移誤差和電阻漏電流導致測量精度低，且影響電池組的一致性。另外一種較為常用的方法是每一個單體電池用一個隔離運算放大器，但是它的體積大且價格高，適于測量精度要求高且不考慮漏電流和成本的場合。設計選用德州儀器公司的INA117來解決串聯鋰離子電池組的共地問題［3］.INA117的失真為0.001%;共模擬制比最小86dB，共模輸入電壓范圍±200V，適合于高精度的測量。

　　INA117內置了380kΩ、20kΩ和21.1kΩ3個電阻，因此外部電路省去精密電阻，減少了精密電阻帶來的誤差和系統復雜程度。圖2是INA117輸出1節電池電壓的接法，6腳和1腳之間的電壓就是1節電池兩端的電壓差。

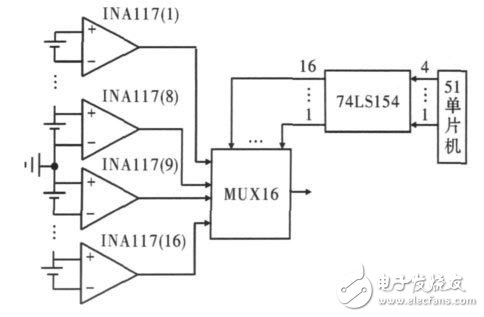

　　該檢測系統采用16個INA117分別把16節鋰離子電池的單體電壓挑選出來。如果它們的1腳都接相同的地，就可以使16個INA117都有相同的信號地，A/D轉換器進行采樣。共地點選在第8節電池負極和第9節電池正極的連接處。

　　每節鋰離子電池最高電壓為5V，由圖3可得，第1個INA117的3腳的輸入電勢最高為40V.同理，第16個INA117的2腳輸入電勢最低為-40V.第1至8個INA117的輸出電壓為正，第9至16個INA117的輸出電壓為負，所以多選一模擬開關和A/D轉換器都要求可以輸入正、負電壓。多選一模擬開關選用MUX16，為16選1可正負電壓輸入模擬開關，因此16節電池只需1個MUX16.但由于單片機IO口有限，文中用一片74LS154擴展了IO口，僅用單片機的4個IO口即可控制MUX16分別選通單節鋰離子電池進行電壓采樣。
