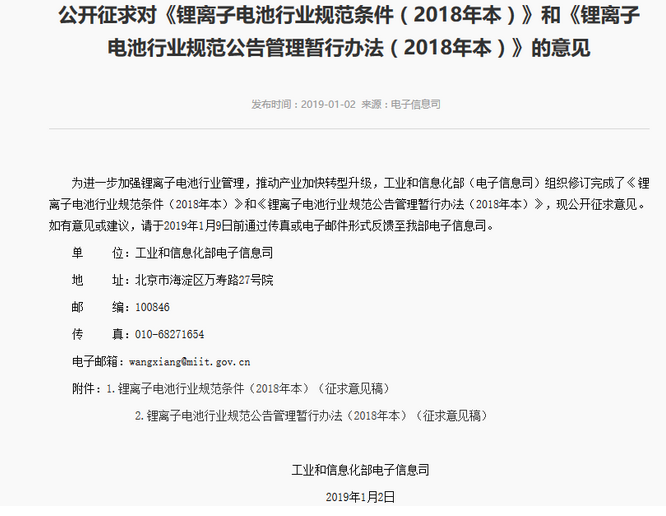

1月2日，工信部發布了《鋰離子電池行業規范條件（2018年本）》（以下簡稱“2018版”）和《鋰離子電池行業規范公告管理暫行辦法（2018年本）》，面向社會公開征求意見。與2015年發布的版本相比，2018版對企業規模及產品質量性能不再做具體要求，同時鼓勵企業積極開展智能制造和綠色制造。

2015年8月，工信部出臺了《鋰離子電池行業規范條件》，對企業的生產規模等設立了“門檻。規范條件旨在加強鋰電池行業管理，推動產業加快轉型升級。目前已經公布了三批符合條件的企業名單，包括寧德時代、多氟多、欣旺達、國能電池、盟固利動力、中興派能、中航鋰電、上海比亞迪、遠東福斯特、桑頓、新宙邦等37家企業。

此次對外征求意見的新版規范較舊版門條件放寬，符合條件的企業可自愿向所在地省級行業主管部門提出公告申請，填報《鋰離子電池行業規范公告申請書》，同時通過工業和信息化部鋰離子電池行業公共服務平臺(www.ldchy.cn)進行在線申報。

調整內容

工藝技術要求中“應具有電池正負極材料中磁性異物及鋅、銅等金屬雜質的檢測能力，檢測精度不低于1ppm”調整為“檢測精度不低于10ppb”。

產品質量及性能具體要求調整為（具體要求取消）：

1.鋰離子電池制造企業應具有符合標準規定的電池循環壽命、高低溫放電等電性能檢測能力，以及過充、過放、短路等安全性檢測能力，鼓勵企業配備高低溫循環、低氣壓、振動等環境適應性試驗能力；

2.正負極材料生產企業應具有產品磁性異物含量、金屬雜質含量、水分含量、比容量、粒度分布、振實密度、比表面積等關鍵指標的檢測能力；

3.隔膜生產企業應具有產品拉伸強度、熱收縮率、穿刺強度、孔隙率、透氣度等關鍵指標的檢測能力；

4.電解液生產企業應具有產品水分含量、氫氟酸含量、金屬雜質含量、陰離子含量等關鍵指標的檢測能力。

新增內容

新增條件：研發經費不低于當年企業主營業務收入的3%。

工藝技術要求新增條件：“應具有注液過程中溫濕度和潔凈度等環境條件控制能力?！?/p>

新增特別標明：“主要生產特種、醫療、穿戴式等設備用鋰離子電池產品的企業，不受生產規模和工藝技術的限制。”

智能制造：鼓勵企業加強頂層設計，促進自動化裝備升級，推動自動化水平提高；鼓勵企業推動生產設備聯網與數據采集，積極建設企業資源計劃（ERP）、制造執行系統（MES）、供應商關系管理（SRM）、倉庫管理系統（WMS）等信息化系統，推動企業數字化建設；鼓勵企業將自動化、信息化及智能化等貫穿于設計、生產、管理和服務的各個環節；鼓勵企業積極開展智能制造，降低運營成本，縮短產品生產周期，提高生產效率，降低產品不良品率，提高能源利用率

綠色制造：企業應持續開展清潔生產審核工作，并通過評估驗收，清潔生產指標應達到《電池行業清潔生產評價指標體系（試行）》中三級及以上水平；鼓勵企業打造綠色供應鏈，建立以資源節約、環境友好為導向的采購、生產、營銷、回收及物流體系，促進供應鏈中的利益相關方遵守行業標準與規范，落實生產者責任延伸制度，建立廢棄鋰離子電池回收處理體系；鼓勵企業參照《綠色工廠評價通則》（GB/T36132）等要求，建設綠色工廠。參照《生態設計產品評價通則》（GB/T32161）等要求，生產綠色產品，通過相關綠色屬性產品認證。開展綠色制造相關標準制修訂工作。

取消具體要求

生產規模：電池年產能不低于1億瓦時；正極材料年產能不低于2000噸；負極材料年產能不低于2000噸；隔膜年產能不低于2000萬平方米；電解液年產能不低于2000噸，電解質產能不低于500噸。

產品質量及性能：

電池：消費型單體電池能量密度≥150Wh/kg，電池組能量密度≥120Wh/kg，聚合物單體電池體積能量密度≥550Wh/L。循環壽命≥400次且容量保持率≥80%。

1.動力型電池分能量型和功率型，其中能量型單體電池能量密度≥120Wh/kg，電池組能量密度≥85Wh/kg，循環壽命≥1500次且容量保持率≥80%。功率型單體電池功率密度≥3000W/kg，電池組功率密度≥2100W/kg，循環壽命≥2000次且容量保持率≥80%。電動自行車用電池組循環壽命≥600次且容量保持率≥80%，電動工具用電池組循環壽命≥500次且容量保持率≥80%。

2.儲能型單體電池能量密度≥110Wh/kg，電池組能量密度≥75Wh/kg，循環壽命≥2000次且容量保持率≥80%。

正極材料：比容量采用扣式2032型電池評價結果，循環壽命采用18650型評價結果。

1.鈷酸鋰比容量≥150Ah/kg，磁性不純物含量≤100ppb，循環壽命300次且容量保持率≥80%。

2.錳酸鋰比容量≥95Ah/kg，磁性不純物含量≤100ppb，循環壽命300次且容量保持率≥80%。

3.磷酸鐵鋰比容量≥140Ah/kg，循環壽命800次且容量保持率≥80%。

4.三元材料比容量≥150Ah/kg，磁性不純物含量≤100ppb，循環壽命300次且容量保持率≥80%。

5.其他正極材料性能指標可參照上述要求。

負極材料：比容量采用扣式2032型電池評價結果，循環壽命采用18650型評價結果。

1.碳材料比容量≥320Ah/kg，磁性不純物含量≤100ppb，循環壽命300次且容量保持率≥85%。

2.鈦酸鋰材料比容量≥150Ah/kg，磁性不純物含量≤100ppb，循環壽命1000次且容量保持率≥80%。

3.硅碳材料比容量≥400Ah/kg，磁性不純物含量≤100ppb，循環壽命300次且容量保持率≥80%。

4.無定形碳負極材料比容量≥250Ah/kg，首次效率>80%，循環壽命1000次且容量保持率≥80%。

5.其他負極材料性能指標可參照上述要求。

隔膜：干法單向拉伸法：縱向拉伸強度≥110Mpa，熱收縮率≤6%；橫向拉伸強度≥10Mpa，橫向熱收縮率≤1%，縱向熱收縮率≤6%；穿刺強度≥1.33N/μm；孔隙率%；透氣度s/100ml。

干法雙向拉伸法：縱向拉伸強度≥100Mpa，橫向拉伸強度≥25Mpa，熱收縮率≤5%，穿刺強度≥1.33N/μm，孔隙率%，透氣度s/100ml。

濕法雙向拉伸：縱向拉伸強度≥100Mpa，橫向拉伸強度≥60Mpa，熱收縮率≤13%，穿刺強度≥2.04N/μm，孔隙率%，透氣度s/100ml。

電解液水含量不高于20ppm，氟化氫不高于50ppm，金屬雜質單項含量不大于1ppm。
