鋰空氣二次電池因具有超高的理論比能量而成為國際上的研究與開發(fā)熱點，然而由于其正極復雜的氣-液-固共存的三相結構，及其在循環(huán)穩(wěn)定性、能量效率等方面所存在的問題，其實際應用仍然面臨很大的挑戰(zhàn)，開發(fā)高效的空氣電極催化劑等材料十分迫切。

近日，中國科學院上海硅酸鹽研究所研究員溫兆銀帶領的團隊在鋰空氣電池電極材料的設計和機理研究方面取得新進展。他們針對金屬硫化物的催化惰性，以材料晶體結構修飾為手段，成功制備了具有高度晶格畸變的亞穩(wěn)態(tài)金屬硫化物正極材料，具有潛在的應用價值，相關研究成果于近期發(fā)表于《納米快報》(NanoLetters,2017,DOI:10.1021/acs.nanolett.7b00603)。

同時，他們還成功揭示了鋰空氣電池中間放電產(chǎn)物在氧空位位點的自催化分解反應，放電產(chǎn)物自催化分解現(xiàn)象的發(fā)現(xiàn)也可以為未來高效正極的設計提供新的思路和解決方案，該項成果于近期發(fā)表《納米能源》(NanoEnergy,2017,36,186-196.DOI:10.1016/j.nanoen.2017.04.038)。

溫兆銀團隊在前期成功合成定向結構三維二硫化鉬材料的基礎上(ACSNano,2015,9(12),12464-12472.DOI:10.1021/acsnano.5b05891)，采用低溫液相法成功地設計了層內(nèi)二硫化鉬/二硒化鉬異質(zhì)結構，通過與美國伊利諾伊斯大學合作進行的球差校正掃描透射電鏡分析證明了該層狀材料層間和層內(nèi)高度的晶格畸變，且沿相同晶面呈現(xiàn)間距不規(guī)則的特性。

這種高度畸變的亞穩(wěn)結構能夠顯著提升材料的催化活性。原位透射電鏡揭示了鋰離子在材料結構中的快速穿梭和傳輸。此種高活性的催化劑首次成功地實現(xiàn)了金屬硫化物在鋰空氣電池中的穩(wěn)定深度循環(huán)，具有潛在的應用價值。

同時，經(jīng)過兩年的努力，該團隊還在相關催化機理上獲得了突破。他們在成功制備超薄三氧化鉬納米片的基礎上引入氧空位缺陷，在電池的測試過程中，這種富氧空位正極材料呈現(xiàn)獨特的四個獨立階段的特征。

針對這四個典型的過程進行深入分析發(fā)現(xiàn)，在放電過程中，這些氧空位的活性位點可以形成局部的高濃度活性氧聚集點，與鋰離子發(fā)生反應形成穩(wěn)定的超氧化鋰類似物(Li2-xO2)，當氧空位逐漸飽和后，在Li2-xO2表面逐漸形成穩(wěn)定的Li2O2放電產(chǎn)物。充電起始階段，Li2-xO2與氧缺陷位點可以作為Li2O2分解的高效催化劑，實現(xiàn)<3.5V的低充電電壓，而超氧化鋰能夠在~3.5V的電壓平臺快速分解，有效地降低了電池的充電過電勢。

該項成果不僅解釋了氧空位缺陷在Li-O2電池充放電過程中的催化機理，同時放電產(chǎn)物自催化分解現(xiàn)象的發(fā)現(xiàn)可以為未來高效正極的設計提供新的思路和解決方案。相關研究工作得到了國家自然科學基金重點項目和上海市科委等項目的資助和支持。

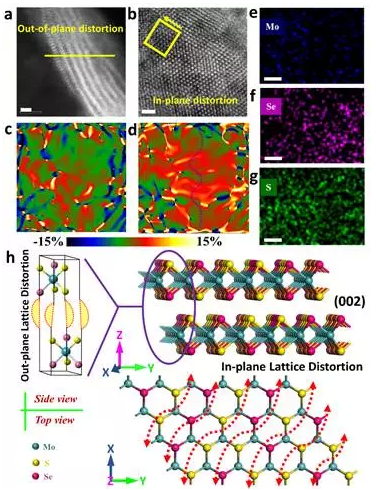

圖1MoS2/MoSe2材料(002)晶面層間和層內(nèi)晶格畸變的球差電鏡分析和計算

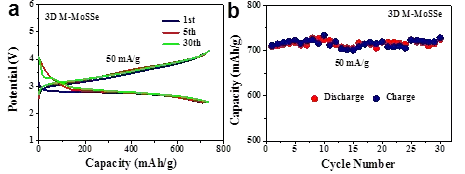

圖2MoS2/MoSe2正極的鋰空氣電池電化學性能

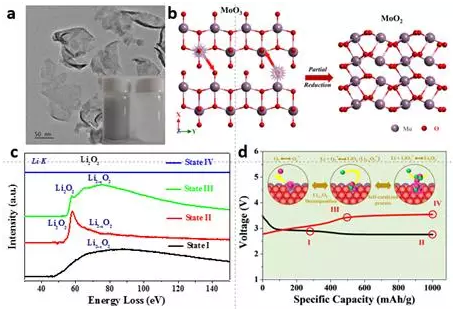

圖3三氧化鉬納米片表面氧空位位點放電產(chǎn)物自催化分解反應機理
