眾所周知，石墨烯是由單個碳原子組成的蜂窩狀二維材料，具有低的密度和優異的熱學、電學性質，其理論熱導率和電導率分別高達5300W/mK和6000S/cm。在大型機械、移動電子等設備的熱管理方面具有巨大的應用價值。然而，用石墨烯制備的宏觀薄膜材料其熱導率遠低于單個石墨烯片的熱導率和電導率，主要是由于制備的石墨烯片本身的缺陷多和石墨烯片之間的接觸電阻和界面熱阻大。

最近，北京特種航天大學的王建鋒老師和朱英教授利用機械剝離的方法，將石墨在有機溶劑里高效快速剝離，制備了大體積高濃度無面缺陷的寡層石墨烯分散液，經過真空抽濾成膜，隨后熱處理提高其石墨化晶粒尺寸，接著機械壓縮增加致密度，最終其熱導率高達1529W/mK，電導率高達2231S/cm，好于化學氧化-還原-熱處理的石墨烯膜，其熱導率明顯高于各種金屬。

▲制備過程

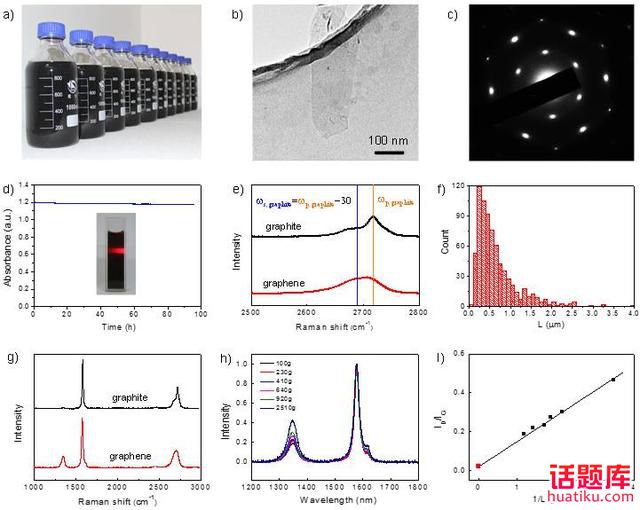

▲a)液相剝離的石墨烯分散液的光學照片（濃度是2.6mg/mL）；b)剝離石墨烯的TEM照片。c)剝離石墨烯邊緣的電子衍射圖；d)石墨烯分散液（0.2mg/mL）隨時間的吸光度圖譜，表明4天后石墨烯分散液的吸光度基本沒有變化。插圖表明石墨烯分散液具有Tyndall效應。e)原始石墨和剝離石墨拉曼光譜的2D峰圖譜；f)利用TEM表征剝離石墨烯的尺寸分布圖；g)原始石墨和剝離石墨的拉曼光譜譜圖的比較；h)拉曼表征D峰（1346cm-1）的強度隨著離心力的變化而變化；i)D峰與G峰強度（ID/IG）的比值與剝離石墨烯尺寸大小的倒數（1/L）呈線性關系（紅的點對應著原始石墨）。

此種方法與傳統的氧化石墨的方法相比較，具有很明顯的優勢。傳統的氧化石墨的方法制備過程使用大量的酸性以及強氧化性的物質，對環境造成了污染。同時強的氧化劑使得石墨烯的平面產生缺陷，使得電子和聲子在石墨烯表面傳輸產生散射，從而影響石墨烯的電學和熱學的性質。這里采用的液相剝離的方法可以批量的制備高品質的石墨烯分散液，利用真空抽濾法制備的石墨烯薄膜，具有抽濾速度快，NMP可以有效的回收利用等特點，從而避免了環境的污染，降低了生產的成本，從而有望制備環保、經濟、高效的石墨烯導熱薄膜，使其有望應用于大型設備、移動電子設備的熱消散。

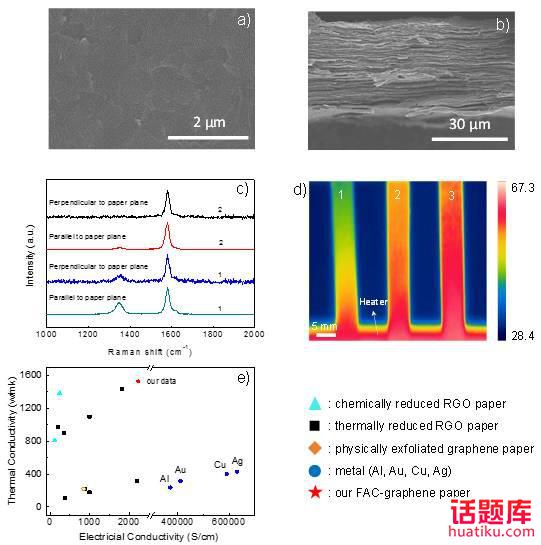

▲a，b)高溫-壓縮石墨烯薄膜的SEM照片；c)過濾石墨烯紙和高溫-壓縮石墨烯紙的偏振拉曼光譜；d)1：銅片、2：過濾石墨烯膜、3：高溫-圧縮石墨烯膜的熱成像圖片。e)高溫-壓縮石墨烯紙與氧化石墨烯以及金屬導熱率、導電率的比較。
