1.ATX電源有20針和24針兩種，黑色地線、橙色3.3V，紅色5V，黃色12V。

2.傳統的電源開關決定了機器的工作始終，而ATX電源卻不是這樣，它主要靠+5VSB輸出和PS－ON輸出來決定電源的開關，通過PS－ON信號的控制，可以通過電壓的大小來控制電源。而ATX電源關機后通過存留的微弱電流促Stand-B*功能，從而可以通過*作系統直接對ATX電源的控制，實現遠程開機。

3.ATX電源都是電位控制開關而非機械開關，這就需要從電源的那一排查線孔中找出可以激活電源的那個針（Pin）。

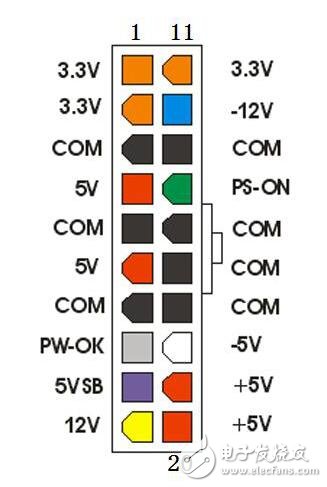

4.20針

ATX電源排針（Pin）的標準定義為：

14號針（Pin14PS-ON）就是控制電源開啟關閉的。單個針沒有回路怎么控制開關，其實所有的地線（GND）都可以與其他任意針組成回路，所謂“低電位”開啟，“高電位”關閉，就是當Pin14針與GND針短接后，Pin14針本身的電位就低了，電源也就開啟了，反之亦然。現在很清楚了——要想無主板開啟ATX電源，只需要將Pin14針（綠色線，圖中也標綠了）與任意一個GND針（黑色線，圖中標灰了）短接就可以。

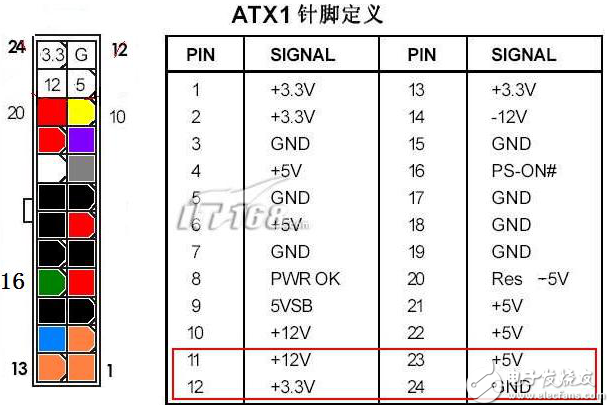

5.24針

電源針腳定義：

1、+3.3V；2、+3.3V；3、地線；4、+5V；5、地線；6、+5V；7、地線；8、PWRGD（供電良好）；9、+5V（待機）；10、+12V；11、+12V；12、2*12連接器偵察；13、+3.3V；14、-12V；15、地線；16、PS-ON#（電源供應遠程開關）；17、地線；18、地線；19、地線；20、無連接；21、+5V；22、+5V；23、+5V；24、地線

6.各種電壓給什么供電？

6.1＋12V

+12V一般為硬盤、光驅、軟驅的主軸電機和尋道電機提供電源，及為ISA插槽提供工作電壓和串口等電路邏輯信號電平。如果+12V的電壓輸出不正常時，常會造成硬盤、光驅、軟驅的讀盤性能不穩定。當電壓偏低時，表現為光驅挑盤嚴重，硬盤的邏輯壞道增加，經常出現壞道，系統容易死機，無法正常使用。偏高時，光驅的轉速過高，容易出現失控現象，較易出現炸盤現象，硬盤表現為失速，飛轉。

6.2－12V

-12V的電壓是為串口提供邏輯判斷電平，需要電流較小，一般在1安培以下，即使電壓偏差較大，也不會造成故障，因為邏輯電平的0電平為-3到-15V，有很寬的范圍。

6.3＋5V

＋5V電源是提供給CPU和PCI、AGP、ISA等集成電路的工作電壓，是計算機主要的工作電源。它的電源質量的好壞，直接關系著計算機的系統穩定性。多數AMD的CPU其＋5V的輸出電流都大于18A，最新的P4CPU其提供的電流至少要20A。另外AMD和P4的機器所需要的＋5VSB的供電電流至少要720MA或更多，其中P4系統電腦需要的電源功率最少為230W。

如果沒有足夠大的+5V電壓提供，表現為CPU工作速度變慢，經常出現藍屏，屏幕圖像停頓等，計算機的工作變得非常不穩定或不可靠。

6.4－5V

-5V也是為邏輯電路提供判斷電平的，需要的電流很小，一般不會影響系統正常工作，出現故障機率很小。

6.5＋3.3V

這是ATX電源專門設置的，為內存提供電源。該電壓要求嚴格，輸出穩定，紋波系數要小，輸出電流大，要20安培以上。大多數主板在使用SDRAM內存時，為了降低成本都直接把該電源輸出到內存槽。一些中高檔次的主板為了安全都采用大功率場管控制內存的電源供應，不過也會因為內存插反而把這個管子燒毀。如果主板使用的是+2.5VDDR內存，主板上都安裝了電壓變換電路。如果該路電壓過低，表現為容易死機或經常報內存錯誤，或WIN98系統提示注冊表錯誤，或無法正常安裝操作系統。

6.6＋5VSB（+5V待機電源）

ATX電源通過PIN9向主板提供＋5V720MA的電源，這個電源為WOL（Wake-upOnLan）和開機電路，USB接口等電路提供電源。如果你不使用網絡喚醒等功能時，請將此類功能關閉，跳線去除，可以避免這些設備從+5VSB供電端分取電流。

6.7P－ON（電源開關端）

P-ON端（PIN14腳）為電源開關控制端，該端口通過判斷該端口的電平信號來控制開關電源的主電源的工作狀態。當該端口的信號電平大于1.8V時，主電源為關；如果信號電平為低于1.8V時，主電源為開。因此在單獨為開關電源加電的情況下，可以使用萬用表測試該腳的輸出信號電平，一般為4V左右。因為該腳輸出的電壓為信號電平，開關電源內部有限流電阻，輸出電流也在幾個毫安之內，因此我們可以直接使用短導線或打開的回形針直接短路PIN14與PIN15（即地，還有3、5、7、13、15、16、17針），就可以讓開關電源開始工作。此時我們就可以在脫機的情況下，使用萬用表測試開關電源的輸出電壓是否正常。

記住：有時候雖然我們使用萬用表測試的電源輸出電壓是正確的，但是當電源連接在系統上時仍然不能工作，這種情況主要是電源不能提供足夠多的電流。典型的表現為系統無規律的重啟或關機。所以對于這種情況我們只有更換功率更大的電源。

6.8P－OK（電源好信號）

一般情況下，灰色線P-OK的輸出如果在2V以上，那么這個電源就可以正常使用；如果P-OK的輸出在1V以下時，這個電源將不能保證系統的正常工作，必須被更換。

6.9220VAC（市電輸入）

一般我們大家都不關心計算機使用的市電供應，可是這是計算機工作所必須的，也是大家經常忽略的。在安裝計算機時，我們必須使用有良好接地裝置的220V市電插座，變化范圍應該在10%之內。如果市電的變化范圍太大時，我們最好使用100-260V之間寬范圍的開關電源，或者使用在線式的UPS電源。

－預備電源

4針（1*4）接口，為PCIExpressx16顯卡提供電源，1、+12V；2、地線；3、地線；4、+5V

8針（2*4）接口，并非所有915/925主板都有這個預備電源接口，只在某些高端主板上才可以看到。

對于i915/925主板，常見有兩種供電搭配：一是24針主電源+ATX12V，這樣可以提供144W的電能供主板使用。二是20針主電源+ATX12V+預備電源，主電源和預備電源每個提供72W，總共也是144W。

按照英特爾的規格，它為每個插卡提供2A的+5V電流，如果使用6條擴展槽+PCIExpressx16的全負載形式，它們不能超過14A，否則再強的電源亦無法提供足夠的電量，過高的電流可能會導致主板的燒毀。
